Caractéristiques spéciales pour soutenir la norme autrichienne ÖNORM A-6241-1

La norme ÖNORM A - 6241-1 contient un certain nombre d’exigences supplémentaires à respecter. Il s’agit de :

• Le nom des blocs d’annotations et le nom des attributs sont définis dans la norme.

Tous les blocs d’annotation utilisés sont définis dans un modèle de dessin qui peut être téléchargé à partir de l’Institut autrichien de normalisation (Austrian Standards Institute - ASI).

• Post-traitement spécial pour l’annotation des portes et fenêtres

Les portes et les fenêtres doivent avoir une annotation spéciale avec la largeur / hauteur et d’autres informations. Selon l’orientation et le côté d’ouverture, comme indiqué ci-dessous.

• Création d’une 2D-polyline décrivant le rectangle autour des portes et fenêtres pour l’ouverture dans le mur.

• Options spéciales concernant la création de blocs d’annotation

Si l’on souhaite créer des attributs supplémentaires qui ne sont pas répertoriés dans la norme, il faut créer un bloc d’annotation supplémentaire suivant une convention de dénomination spéciale.

• Créer des polylignes pour les découpes dans les espaces

Revit crée des polylignes pour les “îlots” dans les espaces sur la même calque que pour l’espace. Ceci n’est pas autorisé par la norme ÖNORM A-6241-1. Un post-traitement spécial est effectué afin de déterminer si une polyligne d’espace est “à l’intérieur” d’un autre espace, et si c’est le cas, un autre calque est attribué à ces “polylignes d’îlot”.

• Assurez-vous que le point d’insertion du bloc “room tag” se trouve à l’intérieur de la polyligne décrivant la forme de la pièce.

Dans Revit, vous pouvez placer une annotation d’espace à l’extérieur d’une pièce avec un “leader”, mais le point d’insertion du bloc créé à partir de l’annotation est en fait à l’extérieur de l’espace. Ce problème est corrigé en modifiant le point d’insertion du bloc d’annotation.

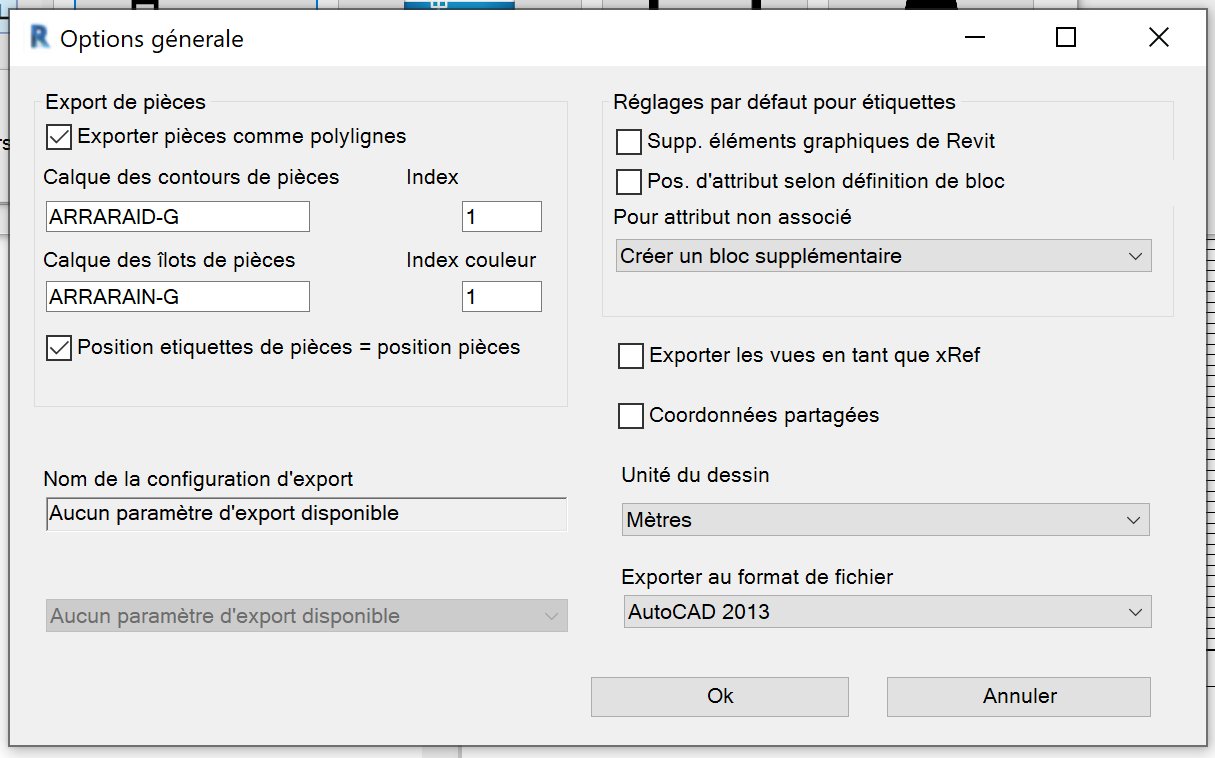

Ces fonctionnalités supplémentaires peuvent être définies dans la boîte de dialogue “Options générales”.
