Définir les norme des calques
Décomposez une couche en composants bien définis pour simplifier le processus d’affectation des calques.
Les noms des calques ne doivent pas nécessairement suivre une certaine “structure”, mais définir une structure est très utile car toute personne qui regarde une calque comprendra immédiatement quel est son contenu. L’autre aspect - encore plus important - d’une structure bien définie dans la dénomination des calques est la nécessité de contrôler ce qui doit être visible dans un dessin en changeant de calque - ou plutôt de groupe de calques en utilisant des “caractères de remplacement” comme dans “calque désactivée A-MUR*” pour désactiver tous les calques pour les murs.
L’outil EDER permet de définir un “standard de calque” en décomposant le nom en composants. Chaque composant peut avoir une longueur fixe ou utiliser un “délimiteur” pour distinguer les composants.
La valeur de chaque composant peut être :
- une liste prédéfinie de valeurs
- un texte arbitraire
Le fait d’avoir une liste de valeurs permet à l’utilisateur de la sélectionner simplement dans une liste et l’empêche de saisir des valeurs qui ne sont pas autorisées.
En plus de cela, chaque composant a un certain “contexte” qui définit où comment la valeur est déterminée. Ces contextes sont :
- Défini par l’utilisateur par catégorie
- Automatique
- Constant
Les composants automatiques ne doivent pas être fournis par l’utilisateur mais sont déterminés automatiquement. Les options des contextes automatiques sont :
- Matériel
- Statut
- Projection
- Échelle
Les valeurs pour Material, Status etc. peuvent ensuite être “mappées” aux informations appropriées dans Revit. Vous trouverez plus d’informations à ce sujet dans la Documentation.
L’objectif de l’outil EDER était d’être utile dans tous les pays du monde, il était donc important de pouvoir modéliser n’importe quelle norme de calque. Mais il s’est avéré que le concept devait être amélioré, et avec Revit 2018, la fonctionnalité a été considérablement étendue avec ces fonctionnalités supplémentaires :
- Permettre de définir des composants qui ne sont utilisés que pour certaines catégories.
- Extension de la liste des contextes possibles par “Pilotage par les paramètres”.
Il s’est avéré que certaines normes de calque font une distinction entre les “catégories de modèle” et les “catégories d’annotation”. Avec cette extension, il est maintenant possible de modéliser cela. L’autre extension est encore plus puissante, plus de détails dans la section [Utilisation des paramètres Revit pour définir la calque] (/fr/eder_features/parameters).

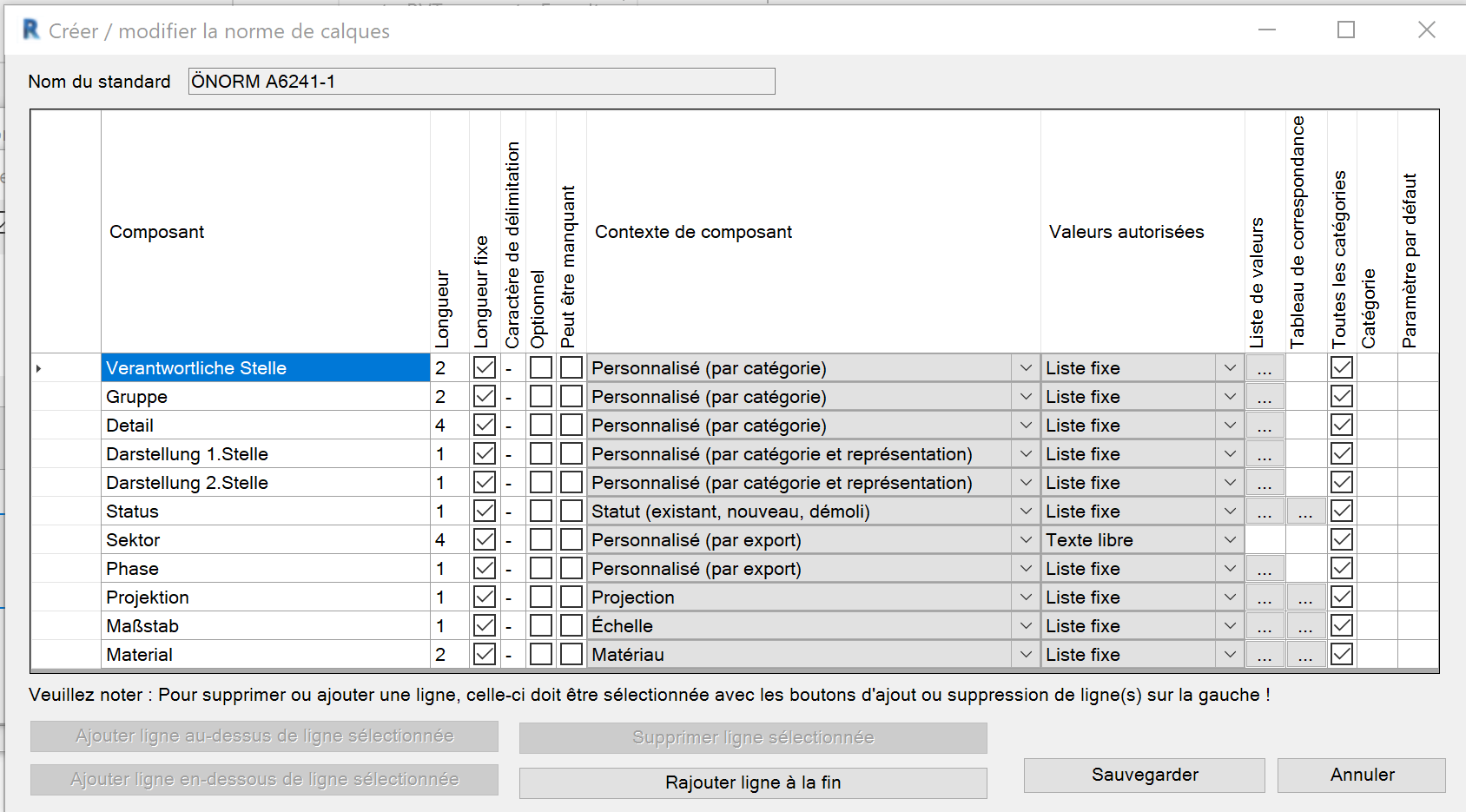

L’image ci-dessous montre le dialogue pour définir et modifier les norme de calque avec une norme assez complète qui a été développée en Autriche.
Un exemple de la façon dont l’affectation des calques se fait en sélectionnant dans des listes peut être vu dans Attribution facile des calques.
Il convient également de noter que vous pouvez, bien sûr, définir un standard de calque qui n’a pas de structure du tout. Créez simplement un standard de calque avec un seul composant appelé “layer-name” !
